Por que os interruptores isoladores solares para sistemas de energia solar são indispensáveis ​​para projetos fotovoltaicos no exterior?

À medida que a energia solar continua a crescer em todo o mundo, os projetos fotovoltaicos (PV) exigem padrões de segurança mais elevados. Um componente crítico é o Interruptor Isolador Solar. Este artigo explica por que os projetos fotovoltaicos no exterior não podem prescindir dele.

1. Quais são as funçõesInterruptores isoladores solaresJogar em projetos fotovoltaicos?

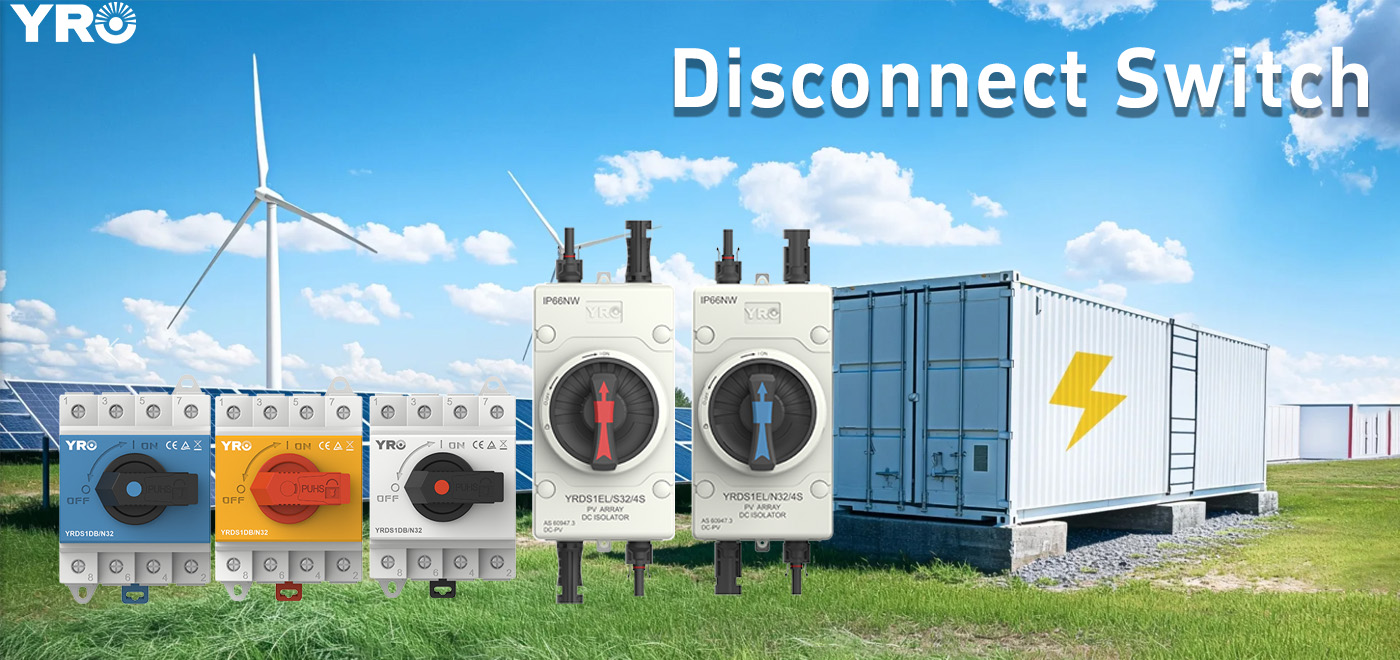

Um interruptor isolador solar é um dispositivo de segurança que desconecta manualmente a eletricidade de corrente contínua (CC) do sistema solar fotovoltaico. Permite o isolamento seguro da energia CC gerada por painéis solares.

Segurança para instaladores e pessoal de manutenção

Os painéis solares geram eletricidade sempre que são expostos à luz solar. Eles podem produzir CC de alta tensão mesmo quando a rede está desligada. Um interruptor isolador garante que os técnicos possam trabalhar com segurança no sistema, sem riscos elétricos ativos. Uma cadeia fotovoltaica pode apresentar tensão sempre que houver luz, mesmo quando o inversor não estiver produzindo saída CA.

Prevenção de Incêndios

Fiação defeituosa ou falhas de componentes podem causar incêndios elétricos. Um interruptor isolador com classificação adequada ajuda a cortar a energia em emergências, reduzindo os riscos de incêndio.

Conformidade com padrões elétricos

A maioria dos países exige o uso de interruptores isoladores em instalações solares para cumprir os regulamentos de segurança. Estes incluem IEC 60947, NEC Artigo 690 nos EUA e AS/NZS 5033 na Austrália. A norma australiana AS/NZS 5033 determina a instalação de interruptores isoladores solares em telhados. Para projetos internacionais, o isolamento DC é frequentemente especificado e verificado dentro de processos de projeto e documentação alinhados com IEC/EN. Uma linha de base comum é usar chaves seccionadoras em conformidade com IEC/EN 60947-3.

Manutenção e solução de problemas do sistema

O isolamento de partes do sistema permite diagnósticos e reparos mais fáceis sem desligar todo o conjunto fotovoltaico. Um isolador local oferece suporte a um procedimento repetível que reduz a probabilidade de contato acidental, danos ao conector ou eventos de comutação em pontos inadequados do circuito.

Locais de instalação

Os interruptores isoladores solares geralmente estão localizados próximos aos painéis solares no telhado e próximos à extremidade CC do inversor. Isto significa que os painéis podem ser desconectados tanto no solo como no telhado. Uma chave isoladora do inversor deve ser instalada no lado CC do sistema solar, especificamente entre o painel fotovoltaico e o inversor.

2. Os riscos ocultos semInterruptores isoladores solares

Sem um ponto de isolamento confiável, é mais provável que os técnicos improvisem. Práticas inseguras comuns incluem:

Desconectando conectores DC sob carga

Sem o isolamento adequado, os técnicos podem separar os conectores CC enquanto o circuito ainda está energizado. Isto aumenta o risco de arco e pode criar falhas latentes que mais tarde aparecem como juntas quentes e conectores danificados.

Contando apenas com desligamento remoto

Um desligamento remoto não cria uma interrupção local visível. Sem um ponto aberto definido, os trabalhadores não podem confirmar se o circuito está realmente desenergizado antes de iniciar o trabalho.

A diferença entre “desligado” e “isolado”

Quando um inversor está desativado ou não produz CA, a tensão CC ainda pode permanecer presente no conjunto. Esta não é uma condição segura para abrir terminais. Em contraste, quando um circuito CC é aberto em um isolador com classificação fotovoltaica, há um ponto aberto definido em um local conhecido, que suporta um fluxo de trabalho de manutenção controlado após a verificação.

Riscos de arco elétrico DC

A corrente CA passa naturalmente pelos pontos zero, facilitando a extinção dos arcos. A corrente CC é contínua, criando arcos sustentados e perigosos quando desconectada. Os interruptores CA padrão não possuem os mecanismos especializados de extinção de arco necessários para energia CC. Usá-los em sistemas solares pode causar superaquecimento severo, derretimento e sérios riscos de incêndio.

Riscos de Isoladores de Baixa Qualidade

Isoladores de baixa qualidade podem disparar desnecessariamente. A corrosão, especialmente em áreas costeiras, pode levar à falha do interruptor. O desgaste mecânico causado pela comutação frequente pode degradar os contatos ao longo do tempo. A umidade e a exposição a produtos químicos podem danificar o isolamento, tornando-o mais condutivo. A instalação inadequada pode resultar em incêndios elétricos ou falhas no sistema.

Cenários de Emergência

As emergências criam pressão de tempo e informações imperfeitas. Um ponto de isolamento acessível localmente permite que os socorristas e o pessoal local estabeleçam um limite definido sem adivinhar quais condutores permanecem energizados.

3. Como escolher interruptores isoladores solares confiáveis ​​para instalações solares globais

Ao selecionar um interruptor isolador solar para projetos fotovoltaicos no exterior, os engenheiros devem considerar os seguintes critérios:

Classificação de tensão e corrente

A chave deve corresponder ou exceder a tensão e corrente máximas do sistema. Os engenheiros devem calcular o pior caso de Voc frio (tensão de circuito aberto) e base de corrente contínua, incluindo qualquer somatório de corrente de cadeia paralela.

Proteção contra arco fotovoltaico CC

Os arcos DC são mais difíceis de extinguir do que os arcos AC. O switch deve ter recursos adequados de extinção de arco. Uma chave seccionadora CC adequada para PV é projetada para abrir o circuito rapidamente e gerenciar o arco que se forma à medida que os contatos se separam. A “ruptura segura” é a combinação de folga de contato, distâncias de isolamento, velocidade de comutação mecânica e controle de arco.

Resistência às intempéries e classificação IP

Para instalações externas, recomenda-se proteção de entrada IP65 ou superior. Uma classificação IP66 é vital para proteção contra poeira e água. As instalações fotovoltaicas externas também impõem estresse térmico e UV, portanto, os materiais do gabinete precisam tolerar longa exposição e temperaturas elevadas .

Certificações e Conformidade

Procure a conformidade com IEC, UL, TÜV ou outras normas regionais. Para projetos internacionais, utilize chaves seccionadoras em conformidade com IEC/EN 60947-3. A conformidade é alcançada por meio de seleção, documentação e verificação. Isto não é conseguido através da instalação de um switch não especificado.

Configuração do Pólo

Os engenheiros devem considerar pólo único (para um condutor) ou pólo duplo (para linhas CC positivas e negativas). Recomenda-se desconectar ambos os condutores CC para que as equipes de manutenção não tenham ambigüidades quanto ao limite.

Posição OFF bloqueável

Uma posição OFF bloqueável suporta procedimentos de isolamento de manutenção. Quando a chave está desligada, ela abre o circuito e fornece isolamento e separação adequados para isolamento quando usado dentro de suas condições nominais.

Limpar indicação ON/OFF

Um mecanismo de comutação positivo com indicação clara de ON/OFF ajuda os técnicos a verificar o estado da chave.

Lista de verificação de seleção de chaves

• Classificações: Voc frio de pior caso, base de corrente contínua e qualquer soma de corrente de cadeia paralela

• Categorias: Classificação de serviço PV DC apropriada para o circuito

• Colocação: local acessível próximo ao inversor com limite de isolamento documentado

• Terminações: faixa de condutores, terminais/terminais, valores de torque, verificação de comissionamento

• Meio ambiente: classificação IP, resistência UV, faixa de temperatura, vedação e método de montagem

• Documentação: mapeamento de diagrama unifilar (SLD), etiquetas, registros de comissionamento e notas de procedimentos de manutenção

Inspeção e Manutenção

Os interruptores isoladores solares devem ser inspecionados pelo menos uma vez por ano. A manutenção concentra-se na verificação de danos causados ​​pelo calor, entrada de umidade e integridade física do gabinete. Os técnicos também devem testar a operação mecânica da alça para garantir que ela não fique quebradiça ou emperrada.

4. Resumo

Os interruptores isoladores solares são uma parte pequena, mas crucial, de qualquer sistema de energia solar. Eles garantem segurança, conformidade e eficiência operacional.

Os circuitos fotovoltaicos podem permanecer energizados sob iluminação. A comutação CC requer controle de arco específico. Um interruptor isolador solar com classificação fotovoltaica oferece aos engenheiros e às equipes de serviço um limite definido que eles podem operar, bloquear e verificar.

Os projetos fotovoltaicos no exterior são comumente especificados e verificados de acordo com as expectativas da IEC e EN. O dispositivo de isolamento deve ser adequado para operação fotovoltaica CC, classificado corretamente para o sistema e instalado de forma que os técnicos possam operá-lo, verificar o estado aberto e bloqueá-lo quando necessário.
