O que é um MCB UL 1077 DC? Padrões, testes e aplicações

UL 1077é um padrão de segurança de produto para protetores suplementares usados ​​em equipamentos elétricos. Esta norma se aplica a dispositivos de proteção instalados dentro de equipamentos elétricos para fornecer proteção suplementar. Para fabricantes que precisam integrar disjuntores miniatura CC em equipamentos elétricos, a UL 1077 é uma norma de produto que requer atenção.

Este artigo apresenta o escopo da UL 1077, as diferenças entre os MCBs DC UL 1077 e os disjuntores sob outros padrões e os principais parâmetros que os compradores precisam confirmar ao selecionar os produtos.

O que é ULCertificação 1077?

UL 1077é uma norma de segurança para protetores suplementares utilizados em equipamentos elétricos, publicada pela UL Solutions.

Esta norma se aplica a protetores suplementares que fornecem proteção adicional contra sobrecorrente para equipamentos elétricos. Esses produtos são normalmente instalados dentro de equipamentos elétricos, em vez de servirem como dispositivos de proteção primários para a construção de circuitos ramificados.

A norma UL 1077 especifica principalmente requisitos para protetores suplementares em termos de construção, desempenho e testes.

O que fazUL 1077Teste?

1. Teste de calibração

O teste de calibração verifica se o disjuntor opera de acordo com as características de disparo especificadas.

O teste aplica correntes especificadas ao produto e verifica se o produto desarma dentro do tempo exigido.

2. Teste de sobrecarga

O teste de sobrecarga verifica a resposta do disjuntor sob condições repetidas de sobrecarga.

Para aplicações CC, as condições de teste de sobrecarga dependem do tipo de produto e dos requisitos específicos da aplicação. Algumas aplicações de partida de motores CC podem utilizar correntes de teste mais altas.

O teste de sobrecarga inclui 50 ciclos operacionais sob condições especificadas.

3. Teste de resistência

O teste de resistência avalia o desempenho do minidisjuntor após repetidas operações.

Para produtos aplicáveis, os requisitos da UL 1077 incluem 6.000 operações em corrente e tensão nominais.

Este teste verifica se o produto continua a funcionar corretamente após completar o número especificado de operações elétricas e mecânicas.

4. Teste de curto-circuito

O teste de curto-circuito avalia o desempenho do DC MCB sob condições específicas de curto-circuito.

O teste verifica se o produto pode interromper a corrente de falha especificada, evitando riscos de segurança inaceitáveis.

A UL 1077 inclui diferentes condições e categorias de teste de curto-circuito. Portanto, as condições específicas de teste dependem das classificações e classificação do produto.

5. Teste de aumento de temperatura

O teste de aumento de temperatura avalia o aumento de temperatura do disjuntor sob condições operacionais especificadas.

O teste verifica as mudanças de temperatura de peças e terminais relevantes que transportam corrente.

6. Teste de resistência à tensão dielétrica

O teste de resistência dielétrica de tensão avalia o sistema de isolamento do disjuntor.

O teste aplica tensões especificadas entre peças elétricas relevantes. O produto deve atender aos requisitos de isolamento aplicáveis ​​durante o teste.

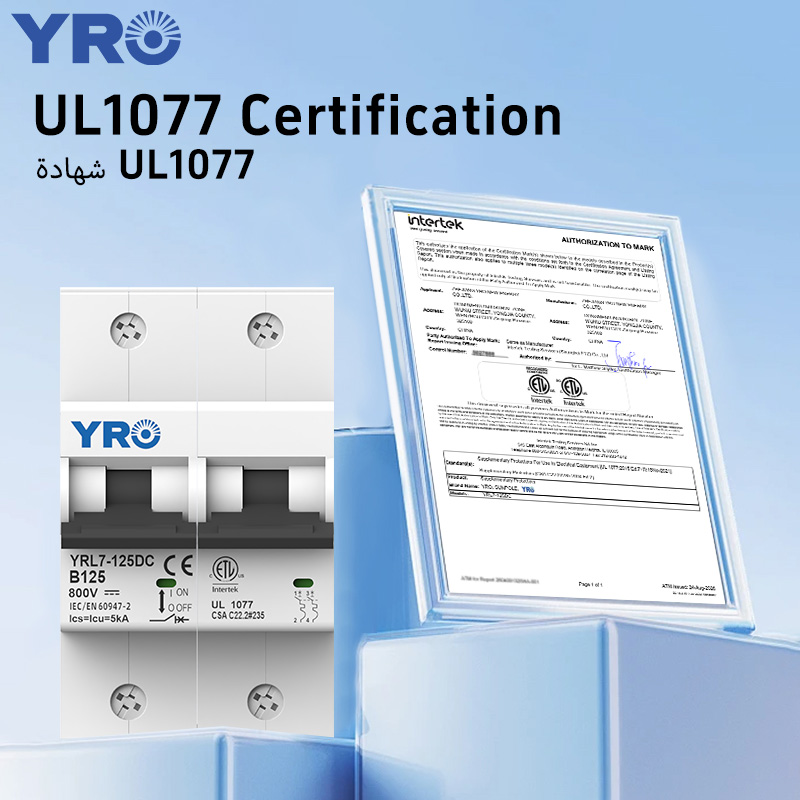

Disjuntor miniatura YRO DC recebe certificação UL 1077

Os disjuntores da série YRL7-125DC da YRO foram avaliados de acordo com os requisitos UL 1077 aplicáveis. UL 1077 envolve requisitos de teste para calibração, aumento de temperatura, sobrecarga, resistência, resistência de tensão dielétrica e desempenho de curto-circuito.

Diferentes testes avaliam o desempenho do produto sob diversas condições. Por exemplo, o teste de calibração verifica as características de disparo, o teste de aumento de temperatura avalia as mudanças de temperatura sob condições operacionais especificadas, o teste de sobrecarga avalia a resposta sob condições de sobrecarga especificadas e o teste de curto-circuito avalia o desempenho da interrupção sob condições de falha especificadas.

Para os compradores, as informações de certificação podem ser usadas para confirmar se o produto atende aos requisitos de certificação no projeto de seu equipamento.

Cenários de aplicação para disjuntores com certificação UL 1077

Painéis de controle

Os painéis de controle contêm circuitos de controle, circuitos de energia e outros circuitos auxiliares. Os fabricantes de equipamentos podem selecionar MCBs CC que atendam aos requisitos UL 1077, para proteção suplementar contra sobrecorrente de circuitos internos em equipamentos elétricos.

Equipamentos de automação

Os equipamentos de automação contêm vários componentes elétricos e eletrônicos que requerem proteção de circuito.

Os fabricantes de equipamentos podem selecionar o disjuntor MCB com base nos seguintes parâmetros:

· Tensão nominal

· Corrente nominal

· Número de postes

· Características da viagem

O dispositivo de proteção selecionado precisa atender aos requisitos elétricos do equipamento.

Novos Equipamentos Energéticos

Os novos equipamentos de energia contêm sistemas elétricos que requerem proteção de circuito.

Os fabricantes de produtos como equipamentos de conversão de energia podem avaliar se as soluções de proteção suplementar são adequadas com base no projeto do equipamento. A seleção final depende da estrutura específica do equipamento e dos requisitos de proteção correspondentes.

Conclusão

A certificação UL 1077 é usada principalmente para aplicações de proteção suplementar dentro de equipamentos elétricos.

O padrão UL 1077 avalia o desempenho do protetor suplementar sob vários aspectos, incluindo características operacionais, desempenho de aumento de temperatura, desempenho de sobrecarga, desempenho de resistência, desempenho de isolamento e desempenho de curto-circuito.

Ao comprar disjuntores elétricos, os compradores precisam considerar as aplicações do equipamento, tensão nominal, corrente nominal, número de pólos, características de disparo e requisitos de certificação aplicáveis.

Compreender o escopo de aplicação da certificação UL 1077 pode ajudar os fabricantes e compradores de equipamentos a selecionar produtos de proteção de circuito apropriados com base nos requisitos de projeto elétrico.
