Qual é a diferença entre protetores de sobretensão e subtensão monofásicos e trifásicos

Em sistemas de energia industriais e comerciais, a escolha do equipamento apropriadoprotetores de sobretensão e subtensãoajuda a proteger o equipamento e manter a operação estável. Embora os princípios de funcionamento dos protetores monofásicos e trifásicos sejam semelhantes, eles diferem em estrutura, cenários aplicáveis ​​e desempenho. Este artigo analisará as diferenças entre esses dois tipos de protetores sob a perspectiva da aplicação prática.

Antes de compreender as diferenças entre estes dois tipos de protetores, precisamos primeiro compreender os conceitos básicos de eletricidade monofásica e eletricidade trifásica, bem como sua ligação com protetores de sobretensão e subtensão.

Diferença entre eletricidade monofásica e trifásica

Eletricidade Monofásica

• Estrutura: Consiste em um fio energizado (L) e um fio neutro (N). Às vezes, um fio terra é adicionado por segurança.
• Tensão: Normalmente 220 V (Ásia-Pacífico) ou 110 V (Américas).
• Cenários de aplicação: Usado principalmente para iluminação, eletrodomésticos (como geladeiras, condicionadores de ar) e pequenos equipamentos.
• Características: Estrutura simples, baixo custo, mas estabilidade de fonte de alimentação relativamente baixa. Adequado para cargas de baixa potência.

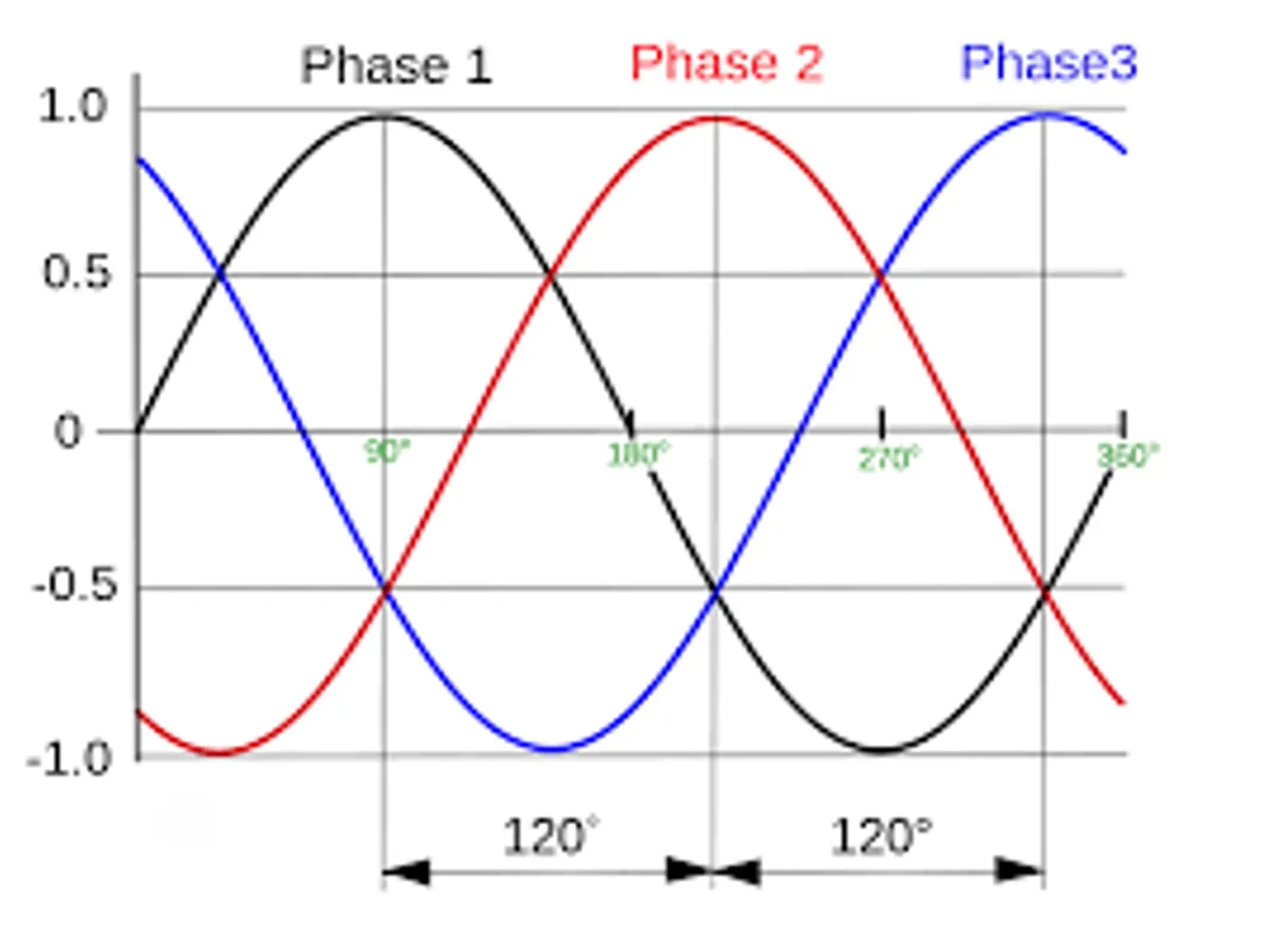

Eletricidade Trifásica

• Estrutura: Consiste em três fios energizados e um fio neutro. Às vezes, um fio terra é adicionado.
• Tensão: Normalmente 380 V, adequada para indústria, equipamentos de grande porte e cargas de alta potência.
• Cenários de aplicação: Utilizado em fábricas, para grandes motores, compressores, equipamentos industriais, etc.
• Características: Fonte de alimentação estável, alta eficiência, capaz de transportar maior potência. Porém, a estrutura é mais complexa, exigindo instalação e manutenção profissional.

Depois de compreender as diferenças básicas entre os dois sistemas elétricos, fica mais fácil compreender as diferenças funcionais entre os dois tipos de protetores de sobretensão e subtensão.

Diferenças entre protetores de sobretensão e subtensão monofásicos e trifásicos

Tensão

A principal diferença entre estes dois tipos de protetores reside nos sistemas de tensão aos quais são aplicáveis:protetores monofásicossão usados ​​em sistemas monofásicos, enquantoprotetores trifásicossão usados ​​em sistemas trifásicos.

Proteção

A estrutura de um protetor monofásico é relativamente simples. Ele só precisa monitorar a tensão monofásica e tem uma função relativamente única, sem a capacidade de proteger contra falha de fase. O protetor trifásico precisa monitorar a tensão trifásica simultaneamente e também detectar a sequência de fases e as condições de falha de fase. Portanto, possui as funções de proteção contra perda de fase e falha de fase, tornando sua funcionalidade mais abrangente.

Fiação

Os protetores monofásicos geralmente estão disponíveis em configurações 1P ou 2P. A versão 1P protege apenas a linha de fase, enquanto a versão 2P protege tanto a linha de fase quanto a linha neutra, proporcionando uma proteção mais abrangente.

Os protetores trifásicos estão disponíveis em configurações 3P ou 4P. A versão 3P protege apenas as linhas trifásicas, enquanto a versão 4P protege todas as três fases mais o fio neutro. A configuração 4P é geralmente recomendada para proteção total, especialmente em ambientes onde uma falha na linha neutra pode causar danos significativos.

Conclusão

Protetores de sobretensão e subtensão monofásicos e trifásicos são usados ​​para proteger equipamentos elétricos durante anormalidades de tensão, mas diferem em princípios de projeto e cenários aplicáveis. Os protetores monofásicos são usados ​​principalmente em ambientes residenciais ou comerciais leves. Sua estrutura é relativamente simples e o custo é menor, tornando-os adequados para circuitos monofásicos gerais. Os protetores trifásicos podem monitorar o status da tensão multifásica e controlar o equilíbrio das fases. Eles são normalmente usados ​​em sistemas de energia industriais e são adequados para aplicação em circuitos trifásicos.

Ao selecionar um protetor, recomenda-se considerar de forma abrangente o tipo real de fonte de alimentação, os requisitos de carga, as condições de instalação e possíveis necessidades futuras de expansão.
