Como um dispositivo de desligamento rápido RSD de 6 a 10 cordas WiFi pode melhorar a segurança solar fotovoltaica?

Compreendendo um dispositivo de desligamento rápido RSD de 6 a 10 strings WiFi

Os sistemas solares fotovoltaicos geram eletricidade CC sempre que luz solar suficiente atinge os módulos. Mesmo quando o inversor estiver desligado, partes do conjunto fotovoltaico e sua fiação CC poderão permanecer energizadas. Isso cria uma importante consideração de segurança para instaladores, pessoal de manutenção, equipes de emergência e proprietários de sistemas.

Um dispositivo de desligamento rápido, comumente chamado de RSD, é projetado para desconectar ou reduzir a saída elétrica dentro de uma parte definida de um sistema fotovoltaico quando sua função de desligamento é ativada. Um dispositivo de desligamento rápido em nível de string pode gerenciar diversas strings fotovoltaicas por meio de um gabinete compartilhado e arranjo de comutação, dependendo de seu projeto e configuração nominal.

O termo6 a 10 cordasgeralmente se refere a uma família de dispositivos destinada a acomodar uma configuração dentro desse intervalo de contagem de cadeias. Isso não significa que cada modelo suporta automaticamente todas as tensões, correntes ou arranjos de fiação possíveis. A ficha técnica e o esquema elétrico do modelo selecionado determinam a configuração permitida.

Quando o WiFi está incluído nas especificações do produto, ele pode fornecer uma função de comunicação ou controle remoto. No entanto, o WiFi não é um recurso inerente a todos os dispositivos de desligamento rápido. Os compradores devem confirmar se o modelo exato suporta WiFi, RS485, outra interface de comunicação ou apenas um método convencional de controle de desligamento.

Como funciona o desligamento rápido em um sistema solar fotovoltaico

Um arranjo típico de desligamento rápido em nível de string inclui módulos fotovoltaicos, fiação de string CC, uma chave ou controlador de desligamento, um inversor e o equipamento de proteção e aterramento associado. O layout exato varia de acordo com a arquitetura do sistema e os requisitos elétricos locais.

Etapa 1: Geração Normal de Energia

Sob condições normais de operação, os módulos solares produzem energia CC. A corrente flui através dos circuitos string configurados em direção ao inversor, onde é convertida em energia CA para uso ou exportação.

Etapa 2: um evento de desligamento é iniciado

Um interruptor designado, um circuito de controle, uma condição de perda de energia ou um sinal de controle aprovado podem iniciar o desligamento, dependendo do projeto do dispositivo. Alguns produtos também oferecem funções opcionais de comunicação ou relacionadas à temperatura. Estas características devem ser confirmadas para o modelo real, em vez de assumidas apenas a partir da categoria RSD.

Etapa 3: o dispositivo desconecta os circuitos CC especificados

Quando o disparo necessário é detectado, o dispositivo opera seu mecanismo interno de isolamento CC de acordo com seu projeto. Os circuitos afetados são desconectados conforme especificado pelo fabricante. A tensão resultante e a resposta de desligamento dependem da topologia do sistema, da localização do dispositivo, do arranjo de comutação e dos requisitos aplicáveis.

Etapa 4: O pessoal segue o procedimento de segurança aprovado

Após o desligamento, pessoal qualificado deverá seguir os procedimentos de emergência e segurança elétrica da instalação. Eles não devem presumir que os módulos fotovoltaicos param de gerar eletricidade sob a luz solar ou que cada seção da fiação é automaticamente segura ao toque.

Para os projetistas de sistemas, a tarefa importante é verificar a sequência completa de desligamento, o método de disparo do dispositivo, a localização do equipamento de comutação e a resposta necessária sob condições normais e de falha.

Por que o desligamento de múltiplas cadeias é importante para projetos solares

Gerenciar vários circuitos de strings

Um dispositivo projetado para seis a dez strings pode ajudar a organizar equipamentos de desligamento para arranjos fotovoltaicos com vários circuitos de strings. Dependendo do projeto aprovado, isso pode simplificar o layout do equipamento e reduzir a necessidade de gabinetes separados. A economia real depende do número de strings, rotas de cabos, mão de obra de instalação e requisitos do projeto.

Apoiar o planejamento de resposta a emergências

Equipamentos de desligamento rápido podem fazer parte de uma estratégia mais ampla de segurança elétrica destinada a reduzir riscos durante emergências e manutenção. Rotulagem clara, locais de controle acessíveis e procedimentos de desligamento documentados ajudam o pessoal a entender como operar o sistema.

Abordar as condições de instalação externa

O equipamento solar é frequentemente exposto à chuva, poeira, mudanças de temperatura, luz solar e outras tensões ambientais. Um invólucro adequado e entradas de cabos instaladas corretamente ajudam a proteger os componentes internos. O nível de proteção exigido deve corresponder ao ambiente de instalação e às instruções do fabricante.

Melhore a organização do sistema

Um arranjo planejado de múltiplas cadeias pode tornar a identificação do circuito e a documentação de manutenção mais simples. Os instaladores devem etiquetar as cadeias afetadas, registrar as localizações dos dispositivos e manter um diagrama unifilar atualizado para que os técnicos possam identificar o equipamento associado a cada circuito fotovoltaico.

Permitir opções de controle específicas do projeto

Algumas famílias de produtos RSD oferecem funções adicionais de controle ou comunicação. Se um projeto exigir operação remota, comunicação WiFi ou integração com outro sistema de monitoramento, confirme a interface exata, o protocolo suportado, a faixa operacional e o comportamento de controle antes de selecionar um modelo.

Principais especificações técnicas para avaliar antes da compra

A compatibilidade técnica é essencial ao escolher um dispositivo de desligamento rápido. A contagem de strings por si só não é suficiente para estabelecer a adequação. Compare o equipamento proposto com os dados do módulo fotovoltaico, limites de entrada do inversor, projeto do circuito e requisitos elétricos locais.

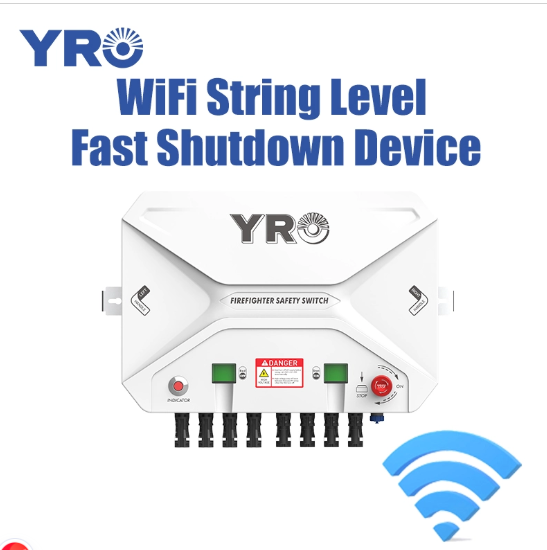

Para referência, as informações de produto publicadas pela YRO para seusDispositivo de desligamento rápido RSD de 6 a 10 cordasidentifica o modelo YRSD-8A com uma tensão de string CC declarada de 1500 V, corrente de string de 26 A, tensão CA nominal de 230 V, tensão operacional de 100-270 V CA, faixa de temperatura operacional de -40°C a +85°C e proteção IP66. Esses números devem ser verificados em relação à última ficha técnica e ao modelo exato oferecido para o projeto.

Não aplique as especificações de um modelo a todos os produtos da família de 6 a 10 cordas. As classificações de tensão e corrente, recursos de comunicação, arranjos de fiação e certificações podem variar entre as versões.

RSD de 6 a 10 strings versus outras soluções de desligamento

Diferentes projetos fotovoltaicos necessitam de diferentes arquiteturas de desligamento. Um dispositivo multi-string pode ser apropriado para alguns layouts, enquanto um equipamento em nível de módulo ou outro sistema aprovado pode atender melhor aos requisitos do projeto.

Estas soluções não são automaticamente intercambiáveis. Por exemplo, uma desconexão no nível da string não fornece necessariamente redução de tensão no nível do módulo. A solução apropriada deve ser selecionada de acordo com a função de segurança exigida, a arquitetura do equipamento e as regras elétricas vigentes.

Como selecionar o dispositivo RSD correto para um projeto fotovoltaico

1. Calcule a contagem real de strings

Comece com o layout fotovoltaico e o número de circuitos que precisam ser controlados. Confirme se o dispositivo proposto acomoda o número pretendido de strings e se a disposição da fiação segue o diagrama aprovado pelo fabricante.

2. Verifique a tensão máxima do sistema

A tensão de circuito aberto fotovoltaico aumenta à medida que a temperatura do módulo cai. Use o coeficiente de temperatura do fabricante do módulo e a temperatura mínima de projeto esperada do local para calcular a tensão máxima da string. Compare o resultado com a classificação do equipamento e os limites de projeto aplicáveis.

3. Verifique a coordenação de corrente e proteção

Revise as características de corrente do módulo, arranjos de cadeias paralelas, dispositivos de proteção, classificações de condutores e limites do fabricante do RSD. Não assuma que a corrente declarada do string é equivalente a cada corrente máxima possível ou classificação de curto-circuito.

4. Confirme o método de desligamento

Determine se o projeto requer um interruptor de emergência manual, uma resposta de perda de CA definida, uma função opcional acionada por temperatura, controle remoto ou outro método especificado. Confirme a sequência completa com o fabricante e projetista do sistema.

5. Verifique os requisitos de comunicação

Se for necessário WiFi, pergunte se o dispositivo inclui um módulo WiFi, quais as condições de rede necessárias e quais funções podem realmente ser executadas remotamente. Se RS485 for usado, confirme o protocolo suportado, a fiação e a compatibilidade com o controlador pretendido. A conectividade sem fio não deve ser tratada como um substituto para um controle de desligamento de emergência necessário.

6. Revise as condições de instalação

Avalie a temperatura ambiente, luz solar direta, exposição à água, poeira, superfície de montagem, roteamento de cabos e acesso para manutenção. A classificação do invólucro é significativa somente quando o produto é instalado com bucins, conectores, vedações e tampas apropriados.

Planejamento de instalação e considerações de segurança

Equipamentos de desligamento rápido lidam com circuitos CC potencialmente perigosos. A instalação, comissionamento e testes devem ser realizados por pessoal qualificado de acordo com as instruções do fabricante e as regras elétricas aplicáveis ​​ao local do projeto.

Planeje a localização do dispositivo

Siga a posição de montagem e o diagrama do sistema especificados pelo fabricante. Quando o projeto exigir instalação próxima ao conjunto fotovoltaico, considere o acesso, o comprimento do cabo, a exposição às intempéries e a rota até o inversor ou equipamento associado. Mantenha o local de controle de emergência claramente identificado e acessível conforme necessário.

Verifique o diagrama de fiação

Confirme a polaridade CC, a atribuição do conjunto, o tamanho do condutor, a compatibilidade do conector, os requisitos de aterramento ou ligação, as conexões de alimentação CA e a fiação de controle antes de iniciar o trabalho. Polaridade incorreta ou conectores incompatíveis podem danificar o equipamento e criar riscos de segurança.

Coordenar o controle de desligamento

Certifique-se de que o método de controle corresponda ao design do projeto. Identifique qual evento inicia o desligamento e qual estado elétrico deve resultar. Se vários dispositivos ou componentes de controle estiverem envolvidos, documente como eles interagem e o que acontece se um sinal ou fonte de alimentação for perdido.

Comissão antes da transferência

Use o procedimento de comissionamento aprovado para verificar a operação do dispositivo, a identificação do circuito, a resposta de desligamento pretendida e quaisquer recursos de comunicação. Registre os resultados e atualize os desenhos do sistema. Nunca improvise procedimentos de teste em tempo real ou ignore uma função de proteção para concluir um teste.

Inspeção, testes e manutenção para operação confiável

Mesmo um dispositivo de desligamento devidamente selecionado requer um plano de manutenção adequado. Os intervalos de inspeção devem refletir as recomendações do fabricante, as condições ambientais, os requisitos locais e o perfil de risco da instalação.

• Inspeção visual:Verifique se há rachaduras, danos por impacto, corrosão, entrada de água ou sinais de superaquecimento no gabinete.
• Verificações de cabos e conectores:Procure cabos soltos, danificados ou apoiados incorretamente e verifique a condição do conector usando procedimentos aprovados.
• Revisão de rotulagem:Certifique-se de que o controle de desligamento, a identificação do dispositivo e os circuitos afetados permaneçam claramente identificados.
• Teste funcional:Teste a função de desligamento de acordo com o procedimento aprovado pelo fabricante e as regras de segurança aplicáveis.
• Verificações de comunicação:Onde WiFi ou RS485 for fornecido, verifique as funções de comunicação e controle suportadas sem presumir que uma conexão de rede comprove que a função de segurança funciona.
• Documentação:Registre inspeções, resultados de testes, reparos, peças de reposição e alterações no layout do sistema fotovoltaico.

Se for encontrada uma condição anormal, siga o procedimento aprovado de isolamento e manutenção. Não abra equipamentos energizados nem faça reparos internos, a menos que o fabricante permita explicitamente o trabalho e a pessoa que o executa seja qualificada.

Uma lista de verificação prática de aquisição para instaladores e distribuidores solares

Antes de solicitar um orçamento para um dispositivo de desligamento rápido WiFi 6-10 Strings RSD, prepare os requisitos elétricos e comerciais do projeto. Informações claras ajudam os fornecedores a identificar uma configuração adequada e reduzem atrasos causados ​​por repetidos esclarecimentos técnicos.

Compare os fornecedores quanto à adequação técnica, qualidade da documentação, comunicação, confiabilidade na entrega e suporte pós-venda, em vez de depender apenas do preço. Se o produto for destinado a um mercado regulamentado, verifique se o modelo e a configuração exatos atendem aos requisitos da jurisdição do projeto.

ZHEJIANG YRO NOVA ENERGIA CO., LTD.fornece soluções de desligamento rápido para aplicações fotovoltaicas. Os compradores podem revisar as informações do produto da empresa e discutir a contagem de strings necessária, classificações elétricas, proteção do gabinete, método de controle e opções disponíveis antes de finalizar uma especificação.
