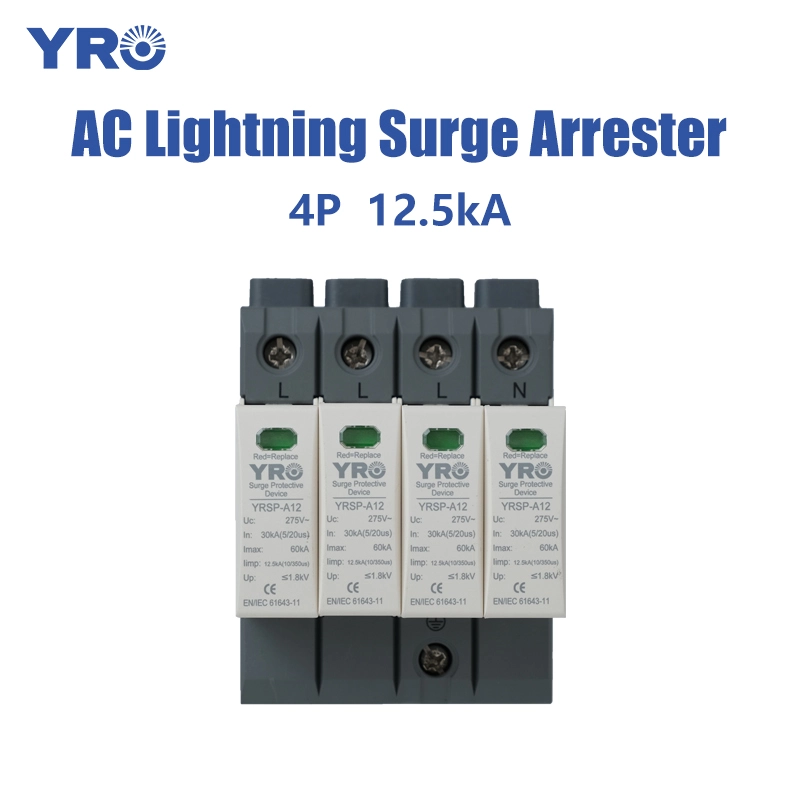

O Relâmpago do Lightning deve ser instalado próximo ao transformador (≤5m) ou na linha de entrada?

Na proteção de raios do sistema de energia, oRelâmpago do raioA localização da instalação é crucial para a proteção do transformador. Em princípio, o registro deve ser instalado o mais próximo possível do transformador principal que protege, com a distância entre os dois estritamente controlados a menos de 5 metros. Esta é a estratégia de proteção ideal. O objetivo principal disso é minimizar o comprimento dos cabos de conexão entre o registro e a bucha de alta tensão do transformador. Leads excessivamente longos, quando submetidos a uma onda de intrusão de raios íngremes, pode causar uma queda de tensão adicional significativa (aumento da tensão residual) devido à sua indutância. Isso pode causar a sobretensão real aplicada ao enrolamento do transformador para exceder significativamente a tensão residual nominal do ALRO, expondo o isolamento do transformador a tensões perigosas além de sua tolerância projetada, tornando -a ineficaz. A instalação fechada garante que a tensão residual protetora gerada pela operação do ARRESTER seja totalmente aplicada ao transformador.

Instalando aRaio de raioNo lado da linha de entrada de uma subestação (como na estrutura da linha de entrada ou entrada do painel), pode limitar a amplitude de sobretensões de raios que se intrometem da linha a um certo nível. No entanto, devido à distância do transformador, a tensão residual aumentará ao longo da linha de conexão. Além disso, a indutância de linha e a capacitância de entrada do transformador podem causar oscilações, resultando em uma sobretensão significativamente mais alta, atingindo os terminais do transformador, o que pode não ser suficiente para proteger os transformadores com segurança com recursos relativamente baixos de isolamento. Para os principais transformadores críticos, confiar apenas em prisioneiros de raios na entrada da linha para proteção pode não atender aos requisitos de confiabilidade e pode criar um ponto cego de proteção.

Portanto, considerando a eficácia da proteção, a relação custo-benefício e a segurança, os regulamentos de proteção contra raios geralmente exigem a instalação de prisioneiros de raios dedicados nas proximidades dos transformadores (≤5m). Esta é a linha principal de defesa para a segurança do transformador. Claro,Prais de raiostambém são frequentemente instalados na entrada da linha de subestações. Sua função principal é limitar o nível de sobretensão da raio na seção de linha de entrada e reduzir a inclinação e amplitude da onda que entra. Como primeira linha de defesa, eles, juntamente com os prisioneiros de raios localizados perto do transformador, formam um sistema de proteção dupla mais abrangente. Mas a segurança do próprio transformador depende, em última análise, do conjunto de prisioneiros de raios de curto alcance ao lado dele.
