O que é um protetor de tensão acima e abaixo?

Nos sistemas de energia, as anormalidades de tensão são uma das principais causas de danos ao equipamento e riscos de segurança. Os dispositivos de algumas pessoas não operam corretamente, enquanto outras se esgotam - essas falhas estão diretamente relacionadas a problemas de tensão.

O que é um protetor de tensão acima e abaixo?

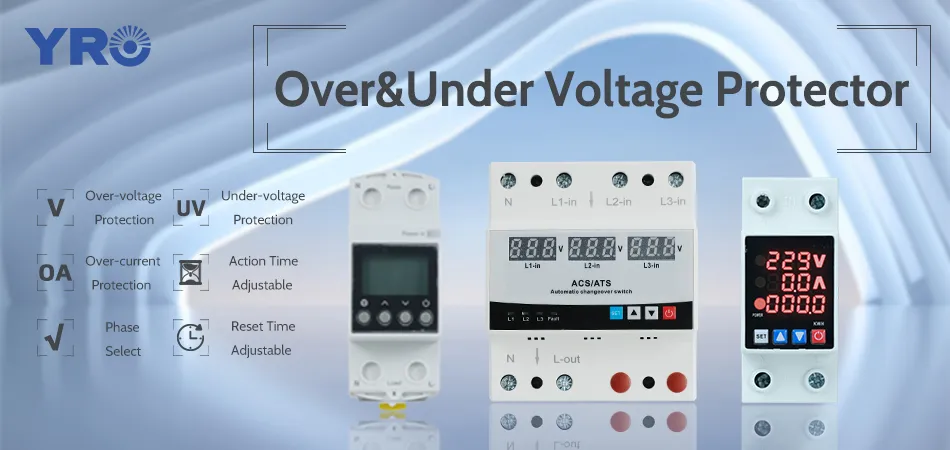

UmProtetor de tensão acima/sob tensãoé um dispositivo de proteção que integra monitoramento de tensão, julgamento lógico e controle de energia. Ele monitora continuamente a tensão de alimentação e corta automaticamente o circuito quando a tensão exceder ou cair abaixo dos limites de segurança predefinidos. Em seguida, atrasa o reset automático quando a tensão normaliza, fornecendo proteção dinâmica para equipamentos elétricos e sistemas de energia. Ao contrário dos prisioneiros de raios (que apenas se protegem contra picos transitórios),Protetores de tensãoOfereça monitoramento contínuo e proteção abrangente contra condições de alta e baixa tensão.

Apesar de sua importância, muitas pessoas confundemProtetores de tensãocomPrais de raios. Pior, alguns subestimam os riscos de subtensão. Nas seções a seguir, desmascararemos conceitos errôneos e esclareceremos as diferenças técnicas.

A baixa tensão pode danificar os eletrodomésticos?

Resposta curta: Sim. Embora a alta tensão seja uma ameaça óbvia, a baixa tensão é um perigo oculto. Os principais mecanismos de danos na tensão são os seguintes:
Efeito de compensação atual
A maioria dos aparelhos é projetada para 220-240V ou 110-120V (varia por país).
De acordo com p = v*i, quando a tensão (v) cai, a corrente (i) aumenta para manter a energia (P). Por exemplo:
Um compressor de geladeira de 1000W (Drawing 144a a 220V)
A 180V, a corrente pode subir para 1000W / 180V≈5.56a (aumento de 23%)
As flutuações de tensão dentro de ± 10% são normais. Se eles excederem esse intervalo, haverá um risco de superaquecimento.
Riscos de superaquecimento
O equipamento com ele compensa a energia, aumentando a corrente, fazendo com que o aumento da temperatura de fios e componentes acelere. As manifestações típicas são:
Degradação do isolamento do enrolamento do motor (metades de vida útil por 10 ℃ aumentam)
Falha do MOSFET em adaptadores de energia (temperatura da junção> 150 ℃)
Controle falhas lógicas
Quando os dispositivos eletrônicos estão na subtensão, podem ocorrer o seguinte:
Funcionários do MCU (por exemplo, uma lavadora de ativação por engano no modo de rotação)
Fontes de alimentação em modo de comutador que entram no "modo hiccup" (reinicializações repetidas de capacitores prejudiciais)

Qual é a diferença entre um pára -raios e um protetor de tensão acima/sob tensão?

Protetores de surto esobretensão e protetores de subtensãosão dois tipos complementares, mas significativamente diferentes de dispositivos de proteção em sistemas de energia. A seguir, é apresentada uma comparação sistemática com base em dados técnicos e situações práticas de várias fontes encontradas. Se houver algum erro, envie um e -mail para[email protected]para corrigi -los:

1. Metas de proteção e funções

2. Mecanisml de operação

• ● Raio de raio (SPD)

Utiliza componentes não lineares (por exemplo, movs, tubos de descarga de gás) para criar um caminho de baixa impedância dentro de 1 a 25ns, desviando a corrente de onda para o solo enquanto limita a tensão residual.

Tempo de resposta: 1–100ns

Modo de ação: desvio passivo (conexão paralela, sem interrupção do circuito)

• ● Protetor de tensão acima/abaixo

Tensão de amostras em tempo real: Se os limiares forem violados, um relé reduz a energia e atrasa a redefinição pós-recuperação.

Tempo de resposta: 1–2 segundos (característica do tempo inverso: mais rápido para excesso de tensão grave)

Modo de ação: Desconexão ativa (conectada em série, controla a quebra do circuito)

3. Cenários de aplicação

Tomando a distribuição de energia doméstica como exemplo, um sistema de proteção de três níveis foi projetado:

A partir disso, pode -se observar que os dispositivos de proteção contra raios e os dispositivos de excesso de tensão e proteção de subtensão são complementares: o SPD não pode lidar com a sobretensão contínua na grade de energia e, neste momento, é necessário um dispositivo de proteção de tensão para cortar a fonte de alimentação. O protetor de tensão não tem resposta ao aumento de raio de nanossegundos e exige que o SPD forneça proteção transitória.

Conclusão

As flutuações de tensão são inevitáveis, mas seus danos podem ser evitados. Os protetores de sobretensão e subtensão fornecem proteção dupla contra sobretensão e subtensão de maneira simples e econômica. Quando usados em conjunto com os prisioneiros de segurança, eles podem atingir um nível mais alto de proteção. Esteja você em uma área com grades de energia instável ou simplesmente busca tranquilidade, a instalação de sistemas de sobretensão e subtensão é uma medida benéfica de longo prazo.
