O que é uma troca de desconexão e como funciona?

Durante a manutenção de rotina de sistemas de energia, os técnicos freqüentemente encontram uma situação desafiadora: como interromper com segurança o fluxo elétrico ao atender equipamentos, evitando acidentes como flashes de arco ou explosões devido a erros operacionais? Ele é com base nessa situação real que o desconexão, um dispositivo dedicado, foi desenvolvido e aplicado.

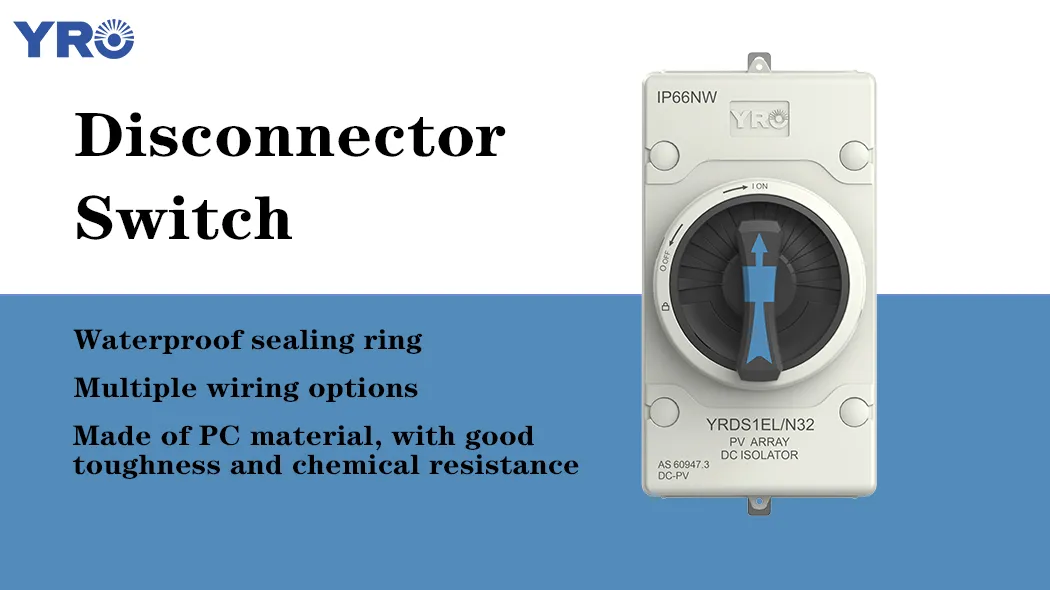

O que é um interruptor de desconexão？

A interruptor de desconexãoé um dispositivo mecânico usado em sistemas elétricos para garantir que os circuitos estejam completamente desconectados. Sua principal função é fornecer isolamento físico visível quando o equipamento está sob manutenção ou mau funcionamento, impedir a energia acidental e garantir a segurança dos operadores. Um ponto a ser observado: geralmente não é usado para a operação ON OFF da corrente de carga, mas serve para "isolar a fonte de alimentação".

O desconexão, também conhecido como interruptor de faca de desconexão, é essencialmente um sistema de contato de metal com uma estrutura de suporte isolante. Diferentemente dos disjuntores, ele não possui capacidade de exceção de arco, o que significa que é proibido operar sob carga; Caso contrário, o equipamento pode ser queimado sob alta tensão.

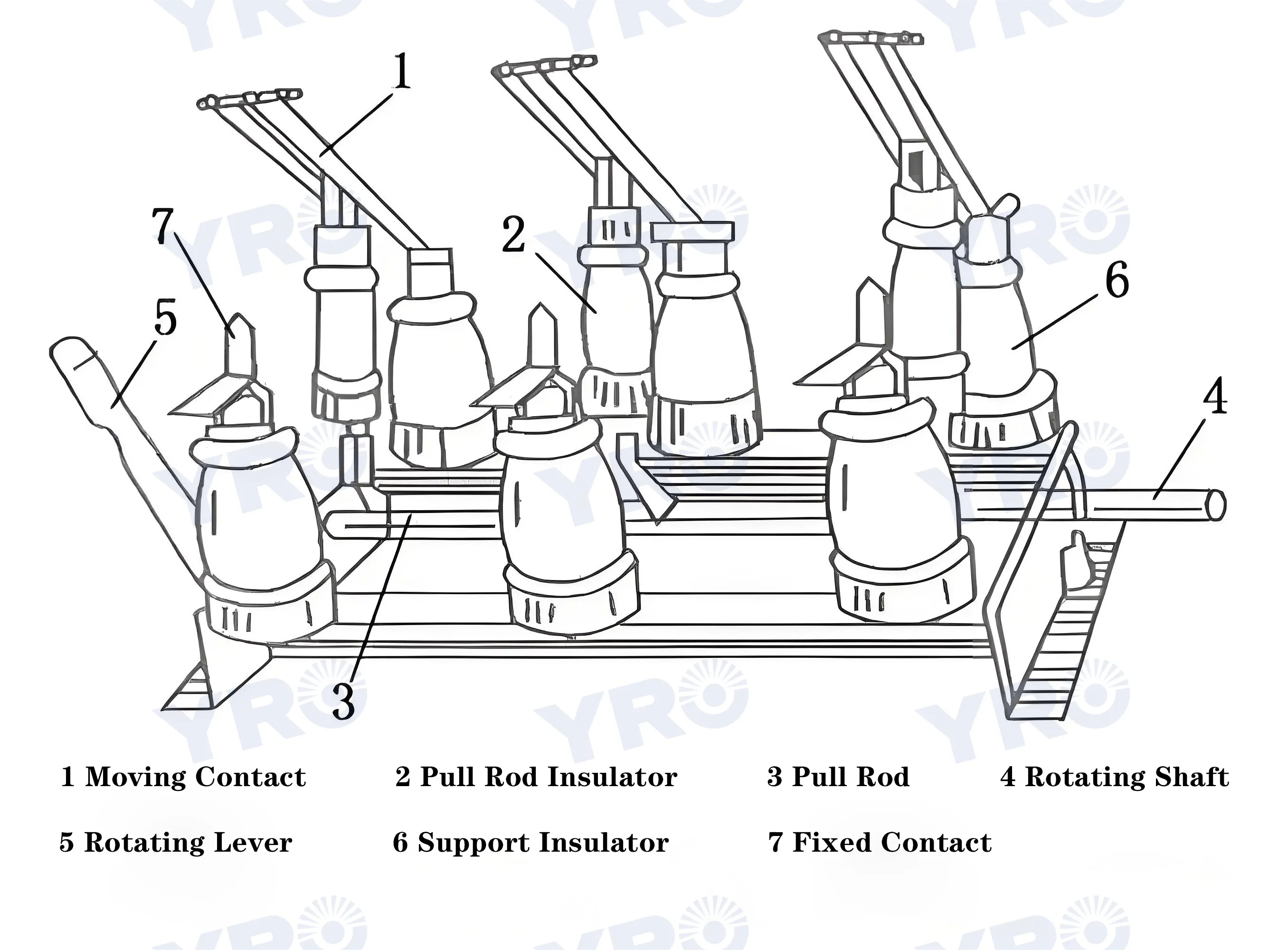

Como funciona uma troca de desconexão?

1. Operação de abertura:

Etapa 1: confirme que o disjuntor foi desconectado e não há corrente de carga no circuito.

Etapa 2: dirija o contato móvel para girar ou traduzir através do mecanismo de operação, separando -o do contato estático para formar uma superfície de fratura visível.

Etapa 3: Depois que os contatos forem separados, a distância de interrupção deve atender aos requisitos de isolamento (por exemplo, em um sistema de 10kV, deve ser ≥150 mm) para garantir que nenhuma corrente passe.

Etapa 4: bloqueie a posição aberta e confirme o status através de um indicador mecânico ou sinal elétrico.

2. Operação de fechamento:

Etapa 1: Depois de verificar se não há anormalidades no circuito, remova o dispositivo de intertravamento.

Etapa 2: O mecanismo de operação aciona o contato móvel para fazer um contato próximo com o contato estático, garantindo a pressão de contato (como ser compactada por uma mola) para reduzir a resistência ao contato.

Etapa 3: Aumente a estabilidade através do projeto de fixação de contato (como estrutura de lâmina dupla) e trava eletromagnética (em cenários de alta corrente de curto -circuito).

Quais são os recursos funcionais exclusivos de diferentes tipos de desconectores de energia?

Classificado por nível de tensão

Interruptores de desconexão de alta tensão: É usado em sistemas de energia de alta tensão de 10kV e acima e geralmente é instalado entre subestações ou transformadores de distribuição. Possui uma estrutura complexa e requer forte desempenho de isolamento e força mecânica.

Interruptores de desconexão de baixa tensão: É usado em sistemas AC 220V/380V e CC, amplamente aplicados em armários elétricos industriais e caixas de junção fotovoltaica. Possui uma estrutura compacta e operação simples.

2. Classificado por forma estrutural

Desconector do tipo de chave de faca: ele tem a forma de uma lâmina de metal e alcança o off, inserindo ou puxando -o para fora. Geralmente é usado em sistemas de baixa tensão e é a forma mais intuitiva.

Interruptores de desconexão rotativos: Ao girar a alça de operação, os contatos internos são fechados ou abertos. É adequado para cenários com espaço limitado e é frequentemente usado em painéis de controle mecânico.

Desconector do tipo de gaveta: instalado nos armários do tipo de gaveta, é conveniente para manutenção e substituição e é frequentemente usado em sistemas de distribuição de energia que requerem operação frequente.

3. Classificado pelo método de instalação

Desconector interno: é usado em ambientes internos e foi projetado com uma ênfase maior na estrutura compacta e na capacidade à prova de poeira.

Interruptor de corte de segurança ao ar livre: É adequado para ambientes externos, como ao ar livre ou nos telhados, e precisa ter um bom desempenho à prova de chuva, à prova de UV e anti-corrosão.

4. Classificado pelo modo de operação

Desconectador de poder manual: A biela mecânica é acionada por uma alavanca de operação isolada ou uma alça rotativa para separar os contatos. Este método é usado principalmente em sistemas de distribuição de energia de baixa tensão ou em pequena escala.

Operação elétrica: A abertura e o fechamento do interruptor são realizados acionando o mecanismo de engrenagem com um motor elétrico, que é comumente visto em cenários, como subestações de alta tensão que requerem controle remoto.

Conclusão

Embora o desconexão não seja o equipamento elétrico mais complexo, é um componente importante para garantir a segurança pessoal e a operação estável do sistema de circuitos. Desde a definição básica até o princípio de trabalho e, em seguida, até as diferenças funcionais entre vários produtos, podemos ver que a escolha do desconexão apropriada pode não apenas melhorar a eficiência da manutenção, mas também reduzir significativamente a taxa de acidente.

Se você ainda deseja aprofundar -se em um determinado modelo ou estojo de instalação, o YRO pode analisar melhor a situação real do aplicativo para você ou recomendar produtos adequados. Se você precisar de alguma assistência, não hesite em entrar em contato conosco
