Quais componentes elétricos geralmente são incluídos em uma caixa de distribuição?

Como parte vital da rede elétrica de hoje, as caixas de distribuição realizam dois trabalhos importantes: fornecendo energia para onde é necessário e protegendo -se contra riscos elétricos. Você os encontrará em fábricas, edifícios de escritórios e até casas, com disjuntores, fusíveis e outros componentes importantes instalados no interior. Esses componentes trabalham juntos como uma equipe bem coordenada para atingir o mesmo objetivo. Ao manter um suprimento constante de eletricidade, eles monitoram constantemente as falhas e agem rapidamente para interromper os problemas em potencial antes de causar danos reais.

Quais são os componentes elétricos gerais em uma caixa de distribuição e quais são suas funções?

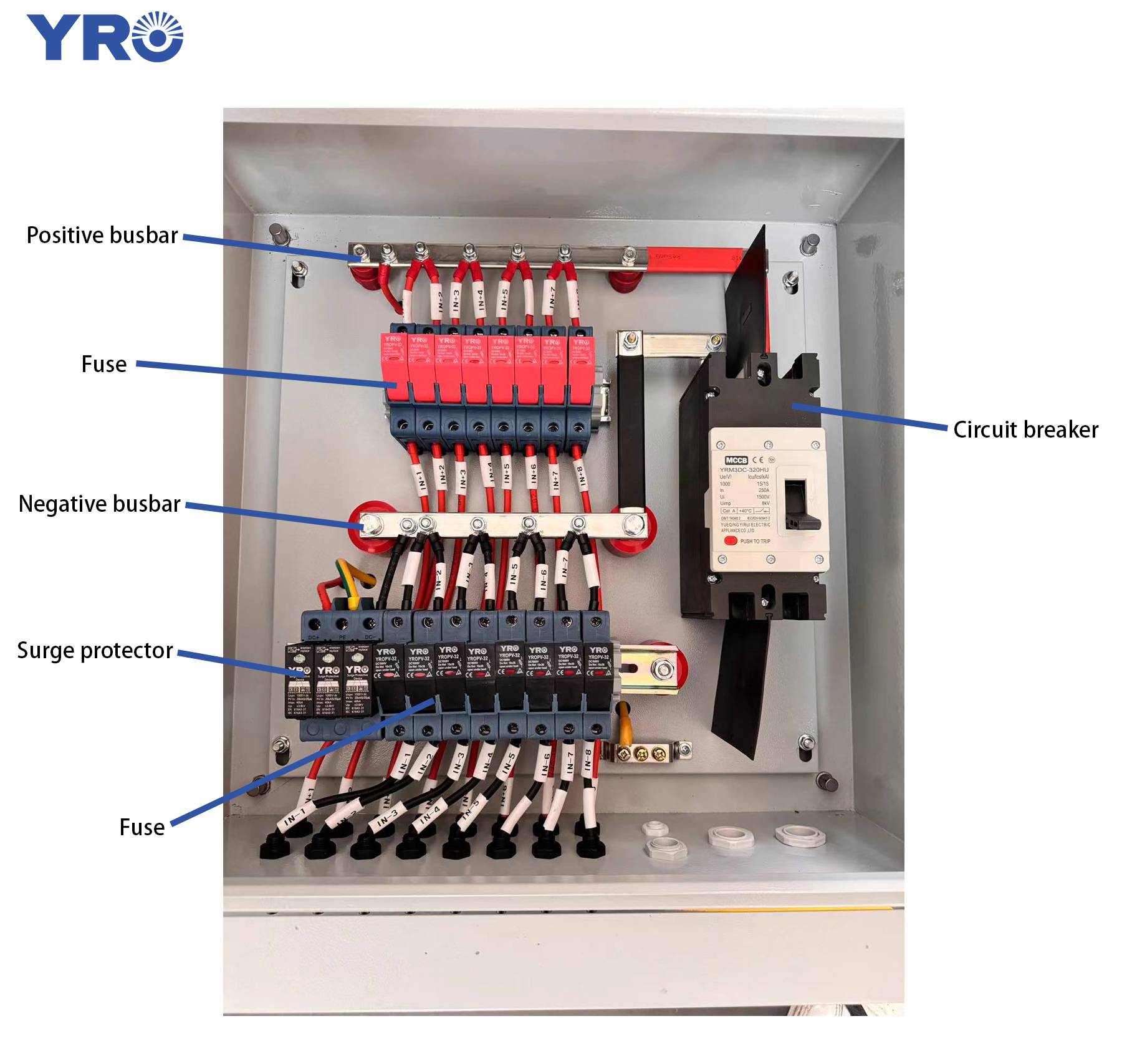

Abra a capa docaixa de distribuição, e uma variedade deslumbrante de componentes aparece. Explicaremos suas funções em ordem de cima para baixo e da esquerda para a direita.

1. Busbar

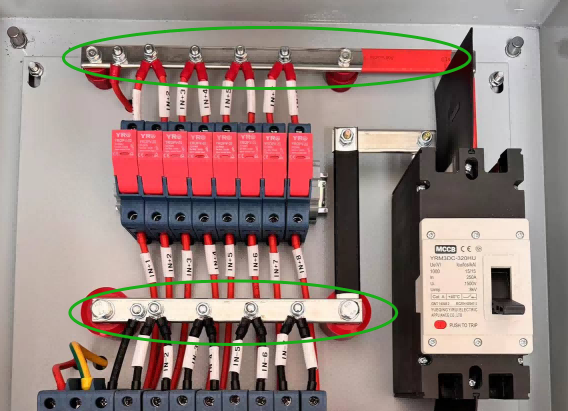

Um barramento é um componente condutor em umcaixa de distribuiçãoIsso é responsável por conectar condutores positivos e negativos. O barramento é frequentemente feito de cobre. Como o cobre possui excelente condutividade elétrica, permite que a energia flua suavemente, reduz a perda de energia e melhora a eficiência da transmissão de energia. Além disso, o cobre também possui alta resistência mecânica e pode suportar grandes cargas de corrente, o que é essencial para manter a operação estável do equipamento de energia.

Para melhorar o desempenho do barramento, geralmente é coberto com uma camada de lata. O estanho pode impedir que o cobre oxidante com o ar por um longo tempo, evitando o aumento da resistência ao contato causado pela camada oxidada. Além disso, o revestimento de estanho reduz a chance de arco e despertar, tornando as conexões elétricas mais seguras.

2. Fusível

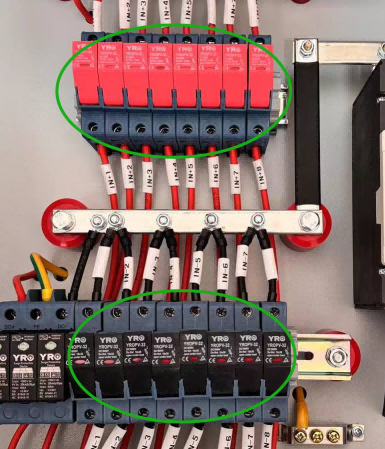

A principal função dofusívelé quando a corrente excede o valor nominal do fusível, oporta -fusíveisO núcleo derreterá devido ao superaquecimento, cortando a corrente e protegendo o circuito. Você pode ver que existem duas fileiras de fusíveis aqui. A linha vermelha acima é conectada ao pólo positivo e a linha preta abaixo é conectada ao poste negativo. Nas conexões elétricas, o vermelho geralmente representa o pólo positivo e o preto representa o pólo negativo. Para evitar erros de fiação, o design da aparência dos fusíveis YRO também segue esse princípio, usando vermelho e preto, respectivamente, tornando a fiação mais intuitiva. Dessa forma, apenas observando a cor, você pode determinar claramente a posição de conexão correspondente, melhorando a precisão e a segurança da instalação.

3. Relâmpago

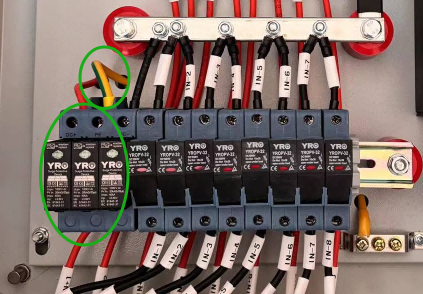

Seguindo em frente, montado ao lado do fusível preto é oRaio de raio. Sua principal função é impedir que o equipamento elétrico seja danificado por sobretensões transitórias (surtos). Durante a operação do equipamento, se você perceber que o indicador acende oRaio de raioTorna vermelho, significa que sofreu um forte choque de onda, como um raio ou auto -proteção devido a uma corrente anormalmente alta. Nesse ponto, precisamos verificar imediatamente o status operacional de outros equipamentos elétricos para garantir que eles não sejam afetados. Também é importante verificar se o próprio SPD precisa ser substituído, para garantir que ainda possa fornecer proteção eficaz posteriormente.

Os alunos cuidadosos podem notar que, na caixa de distribuição, além dos fios vermelhos e pretos, também há um fio verde amarelo excepcionalmente conspícuo. Este fio é conectado ao pára -raios e serve como um solo. O aterramento é uma parte muito importante da segurança elétrica, pode ser o equipamento devido a falhas ou vazamento de eletricidade gerada pela corrente com segurança na Terra, para evitar riscos potenciais para equipamentos elétricos e pessoal. Portanto, esse fio verde amarelo é conhecido como fio de aterramento, e seu papel é garantir que a corrente não flua através da concha do equipamento para o pessoal, para proteger o sistema e a segurança dos usuários.

4. Disjuntor do circuito

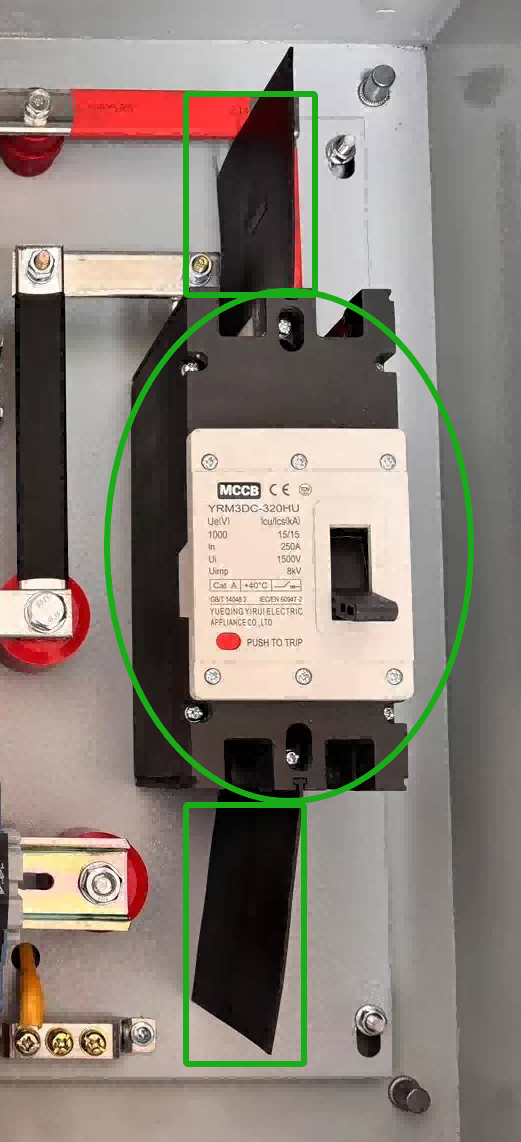

Nosso olhar se move para odisjuntorna extrema direita. O disjuntor é um componente importante na caixa de distribuição e é usado principalmente para a abertura e fechamento de circuitos. Se a tensão for muito alta ou a corrente for muito grande, o disjuntor tropeçará automaticamente, protegendo assim a segurança do circuito e do equipamento.

Existem duas coisas negras próximas ao disjuntor. Estas são placas de extinção de arco. A corrente direta tem uma característica de arco. Quando o fio vermelho e o fio preto são conectados, mas não circuitados curtos e estão próximos um do outro, podem ocorrer faíscas. Este é o fenômeno de arco. A função da placa de extinção do arco é impedir que isso aconteça.

5 outros

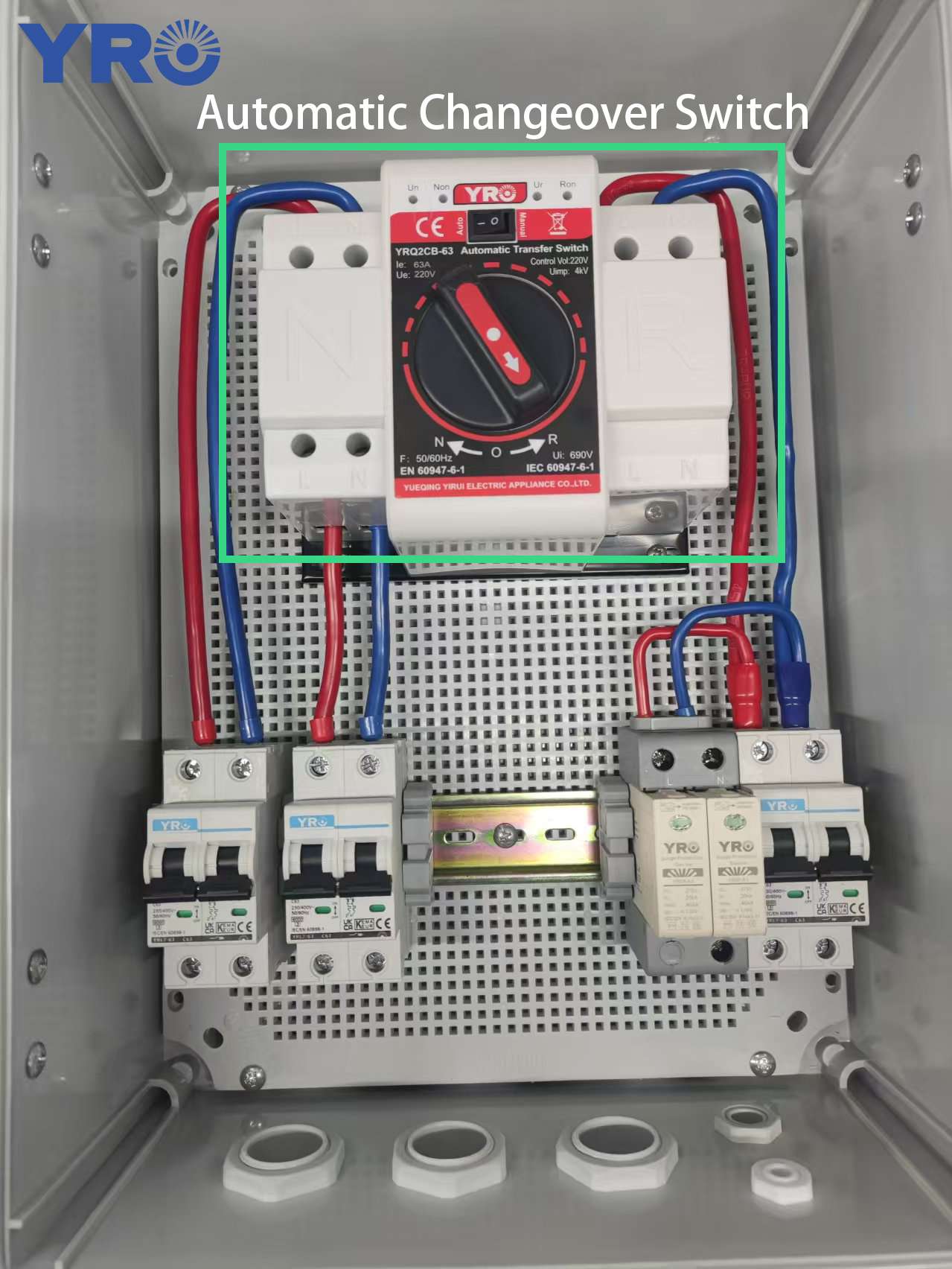

Além dos componentes acima, mais ou menos protetores de tensão,Chave de mudança automáticaPara fontes de alimentação dupla, protetores de vazamentos, contatores etc. também podem ser instalados na caixa de distribuição. Esses componentes podem ser razoavelmente configurados de acordo com as necessidades reais de fornecer uma solução mais abrangente de proteção e controle de energia.
