Para quais ocasiões os diferentes tipos de fusíveis são adequados?

Fusíveis de baixa tensãocontinuam sendo dispositivos de proteção elétrica comumente usados ​​em campos industriais, comerciais e de novas energias.

Embora os disjuntores sejam cada vez mais usados, os fusíveis ainda são preferidos em algumas situações. Isto se deve principalmente à sua rápida resposta de ação, forte capacidade de interrupção e estrutura relativamente simples e confiável.

Padrões de classificação de fusíveis

CEI60269é uma série de padrões para fusíveis de baixa tensão emitidos pela comissão eletrotécnica internacional, que utiliza um sistema de classificação de duas letras para identificar as funções e objetos aplicáveis ​​dos fusíveis.

A primeira letra indica omodo de trabalho principaldo fusível:

g= uso geral (fornece proteção contra sobrecarga e curto-circuito)

a=associado (somente proteção contra curto-circuito)

A segunda letra indica oobjeto ou aplicativo protegido(como G= cabo/condutor, M= motor, R=semicondutor, etc.)

Tipos de fusíveis e suas aplicações

Tipo de fusível	Faixa de proteção	Aplicações Típicas	Principais características
gG/gL	Gama completa	Circuitos gerais, cabos, sistemas de distribuição	Tipo mais comum; fornece proteção contra sobrecarga e curto-circuito
sou	Alcance Parcial	Circuitos motores	Suporta alta corrente de partida; requer proteção separada contra sobrecarga
gM	Gama completa	Proteção do motor	Proteção completa do motor; lida com alta corrente de partida sem desclassificação
umR	Alcance Parcial	Dispositivos semicondutores, retificadores	Operação ultrarrápida; protege componentes eletrônicos sensíveis

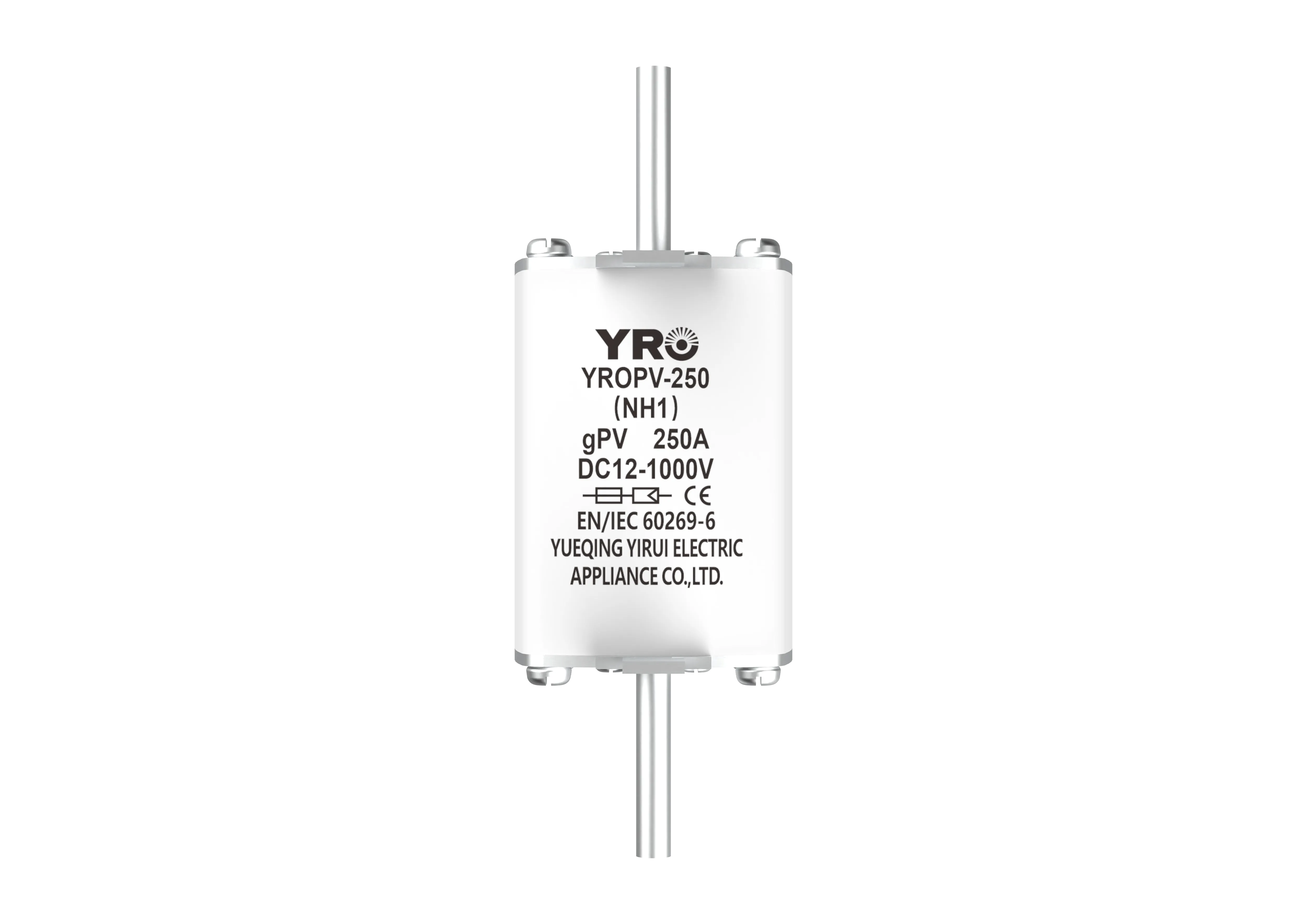

gPV	Gama completa	Sistemas fotovoltaicos	Projetado especificamente para aplicações DC PV; lida com corrente reversa

Por que alguns fabricantes preferem usar fusíveis em vez de disjuntores?

Emboradisjuntorespodem ser redefinidos e reutilizados, em alguns casos, as vantagens dos fusíveis são mais óbvias e, portanto, são amplamente escolhidos por muitos fabricantes.

• DC tem desempenho significativamente melhor que disjuntores

A capacidade de extinção de arco dos disjuntores é limitada em ambientes CC

• Menor custo

- Especialmente adequado para centrais fotovoltaicas, distribuição de energia em fábricas e sistemas de grande escala

• Maior confiabilidade

- Sem contatos mecânicos, portanto não funcionará mal devido ao envelhecimento

• Tamanho menor, layout mais flexível
• Maior capacidade de interrupção de curto-circuito

Conclusão

Fusíveis de baixa tensãopermanecem componentes indispensáveis ​​em esquemas de proteção elétrica e oferecem vantagens que os disjuntores não conseguem igualar em muitas aplicações. Desde fusíveis gG de uso geral até tipos dedicados de AR para semicondutores e fusíveis gPV para aplicações solares, a ampla gama de tipos de fusíveis garante que a melhor solução esteja disponível para quase todos os cenários de proteção.

Embora a conveniência dos disjuntores rearmáveis ​​os torne atraentes em algumas aplicações, os fusíveis oferecem excelente limitação de corrente, maior capacidade de interrupção, maior confiabilidade e proteção mais econômica para aplicações com altas correntes de falta. A chave para uma proteção eficaz reside na compreensão dos requisitos específicos do sistema elétrico e na escolha adequada do tipo e classificação do fusível.
